系統性能

• 系統操作簡單
• 卓越的隨機性能，3 sigma額定峰電流符合ISO標準
• 動圈直徑范圍240毫米~340毫米（9.5英寸到13.4英寸）

• 持續位移51毫米（2英寸）
• 試驗頻率最高達到5000Hz
• 與任何振動控制儀兼容

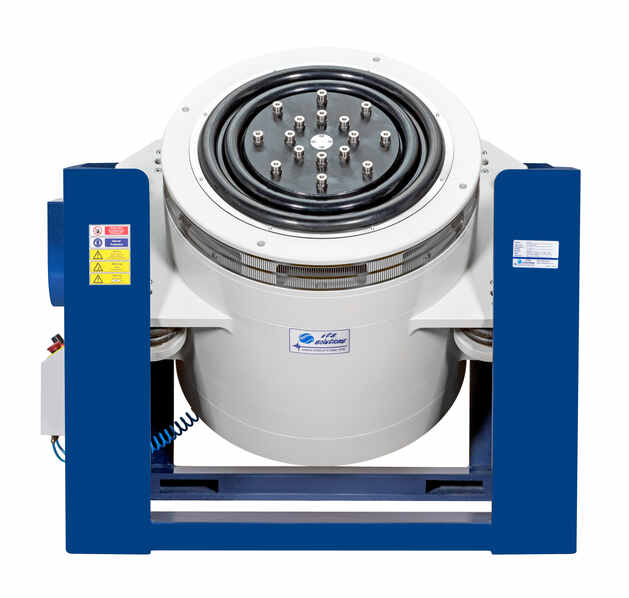

振動臺

• 空氣彈簧載荷支撐
• 堅固的耳軸設計，配備軸承導向
• 內置氣囊或橡膠隔振裝置減少地面動態振動
• 高強度無骨架動圈設計，具有隨機高加速度性能

• 搖臂懸掛系統與滾輪導向，具有較高的抗偏載力矩
• 臺體采用高效低噪聲風機冷卻，確保長時間持續運行
• 優化的臺體外形設計，配備環境試驗箱使用更便捷
• 可選一體化、獨立水平滑臺

功率放大器

• 高性能MPA400系列功率放大器
• 功率放大器模塊化設計
• 系統開機自檢功能
• 單功率模塊最大可達12kVA
• 高調制開關頻率
• 高轉換效率（大于92%）
• 高信噪比

• 高信噪比
• 獨立的功率模塊運行指示燈
• 邏輯單元采用CPU控制，LCD顯示
• 統運行數據及狀態
• 高電流組件采用全封閉保險絲保護設計
• 齊全的系統聯鎖保護裝置
• 通過歐洲“TUV Rheinland”CE認證

附屬設備

• 動態和靜態動圈對中系統
• 臺體蝸輪蝸桿翻轉系統

• 綜合環境試驗箱臺面隔熱裝置
• 功放遙控面板，具有全部邏輯控制的功能特性

系統型號

IPA40M/G124M

IPA40M/G334A

IPA120H/M432M-HF

IPA180H/M432M-HF

額定隨機/正弦激振力(kN)

10

30

30/40

沖擊激振力(kN)

20

60

60/80

頻率范圍(Hz)

2-5500

2-5000

2-6000

最大加速度(m/s²)

980

980

正弦：120g

隨機：60g

最大速度(m/s)

2

2

2

最大位移p~p(mm)

51

51

51

最大負載(kg)

100

500

500

振動臺臺體型號

G124M

G334A

M432M-HF

運動部件等效質量(kg)

10

30

31.6

工作臺面直徑(mm)

240

340

320

重量(kg)

960

2470

隔振頻率(Hz)

3

3

＜3

尺寸L×W×H(mm)

1065×753×880

1339×860×1160

功率放大器型號

IPA40M

IPA40M

IPA120H/IPA180H

電源要求(kVA)

22

65

55/65

重量(kg)

405

510

尺寸L×W×H(mm)

550×800×1850

550×800×1850

550x800x2070

冷卻方式

強制風冷

強制風冷

強制風冷

風機型號

HP-2A

HP-3A

B-5000A

功率(kW)

4

7.5

15

風量(m³/s)

0.38

0.68

1.39

風壓(kgf/cm2)

0.048

0.026

0.051

重量(kg)

120

180

尺寸L×W×H(mm)

610×750×1450

700×950×1500

900x1100x1900
